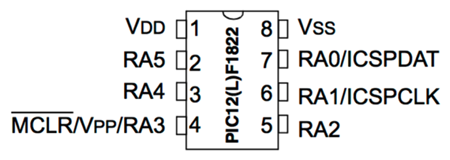

Up PIC12F1822 : ピン配置 作成: 2021-01-16
更新: 2021-01-19

ツール・ラボ「PICマイコン電子工作入門 : 基礎編」 より


  • MCLR (Master Clear)
    • ハードウエアリセット用──外部からのリセット信号を，このピンで受け取る。
      この目的で用いるときは，プログラムの configuration でつぎのように設定：
        #pragma config MCLRE = ON

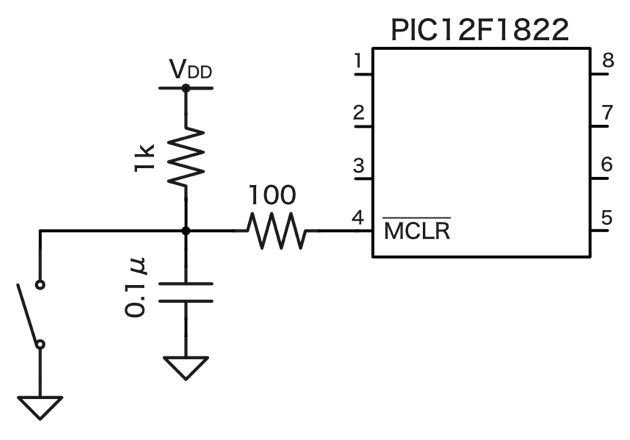

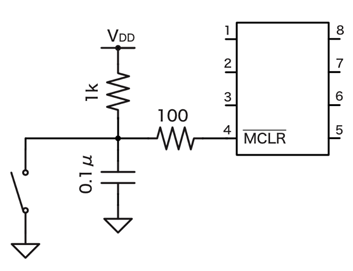

    • リセットスイッチ回路


    • MCLRE = OFF に設定すると，入出力用ピン RA3 として使用できる。


  • クロックに関するピン

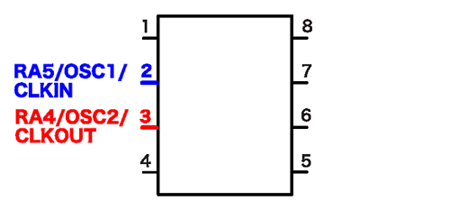

      クロックに関する機能は，以下のように割り当てられている：
