Up PICkit3 : 書き込み回路 作成: 2021-01-16
更新: 2021-01-20


  • PIC12F1822 のピンとの対応
PICKit3 機能 PIC12F1822
1 MCLR/VPP 4
2 VDD 1
3 VSS 8
4 ICSPDAT 7
5 ICSPCLK 6
6 未使用



  • 抵抗を接続

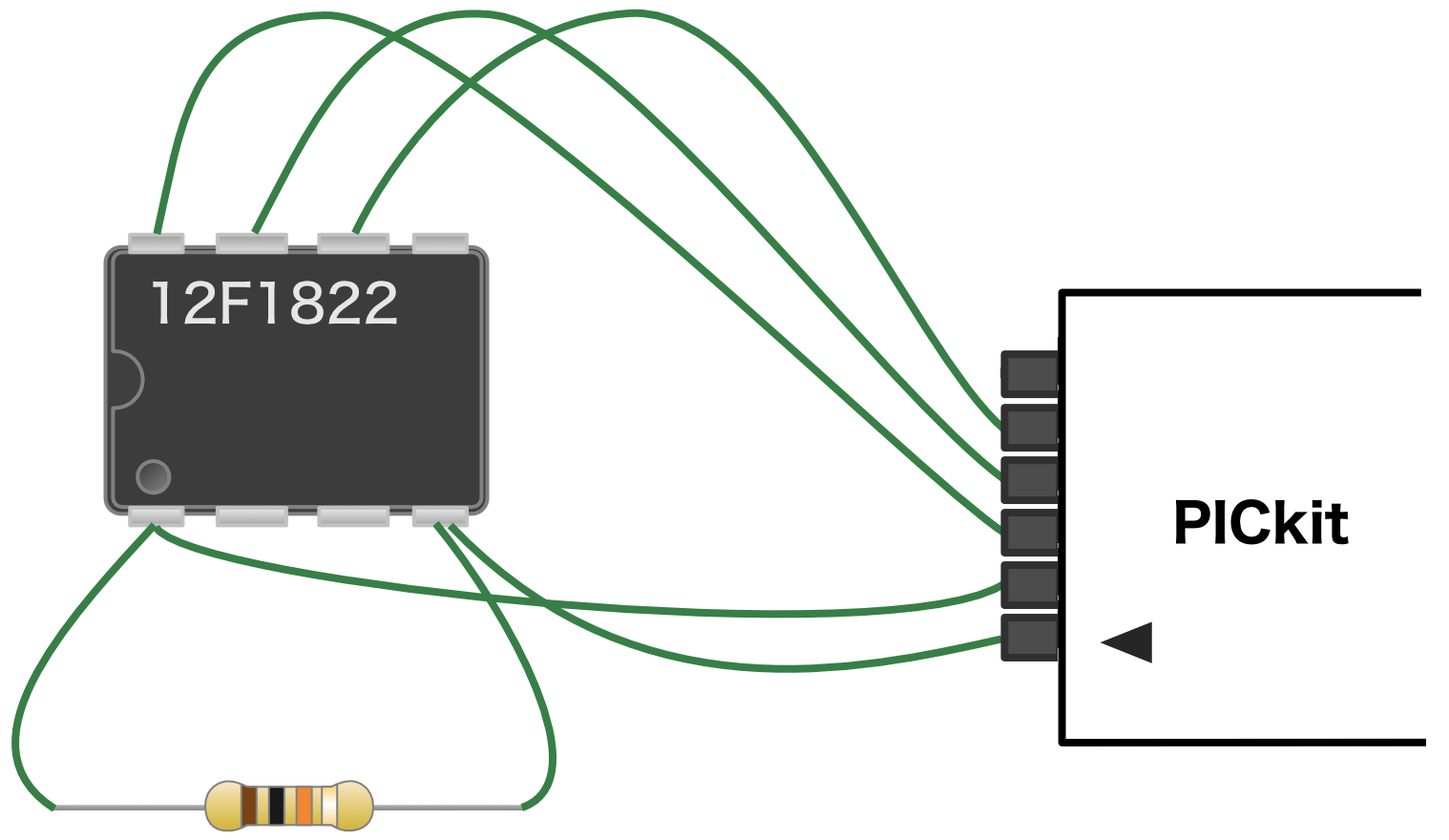

    MCLR/VPPの信号線については,PICマイコンの4番ピン(MCLR/VPP)とVDDの間に10kΩの抵抗を接続することになっている:
(ツール・ラボから引用)
(ツール・ラボから引用)

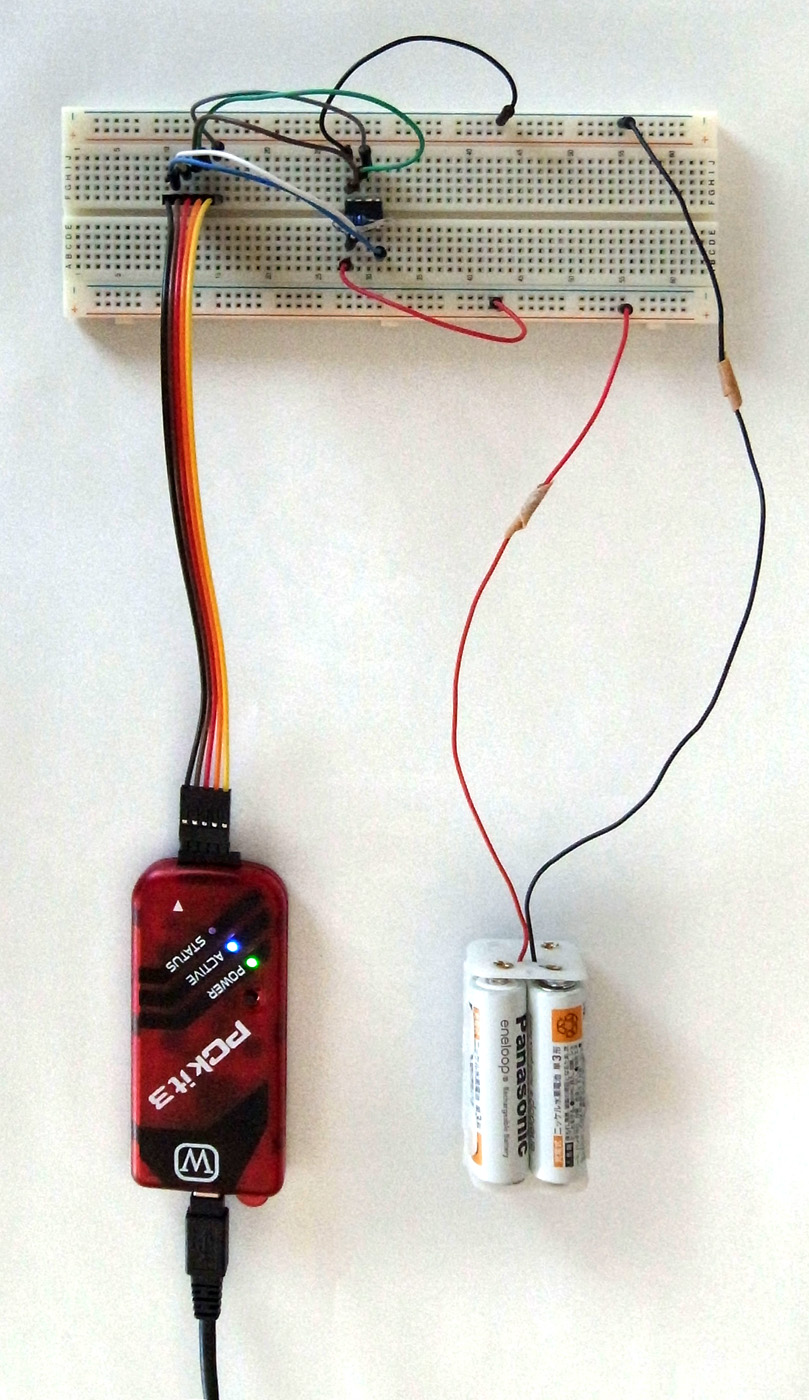

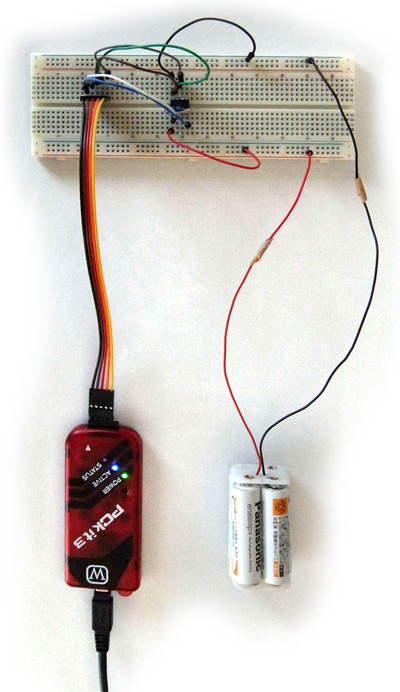

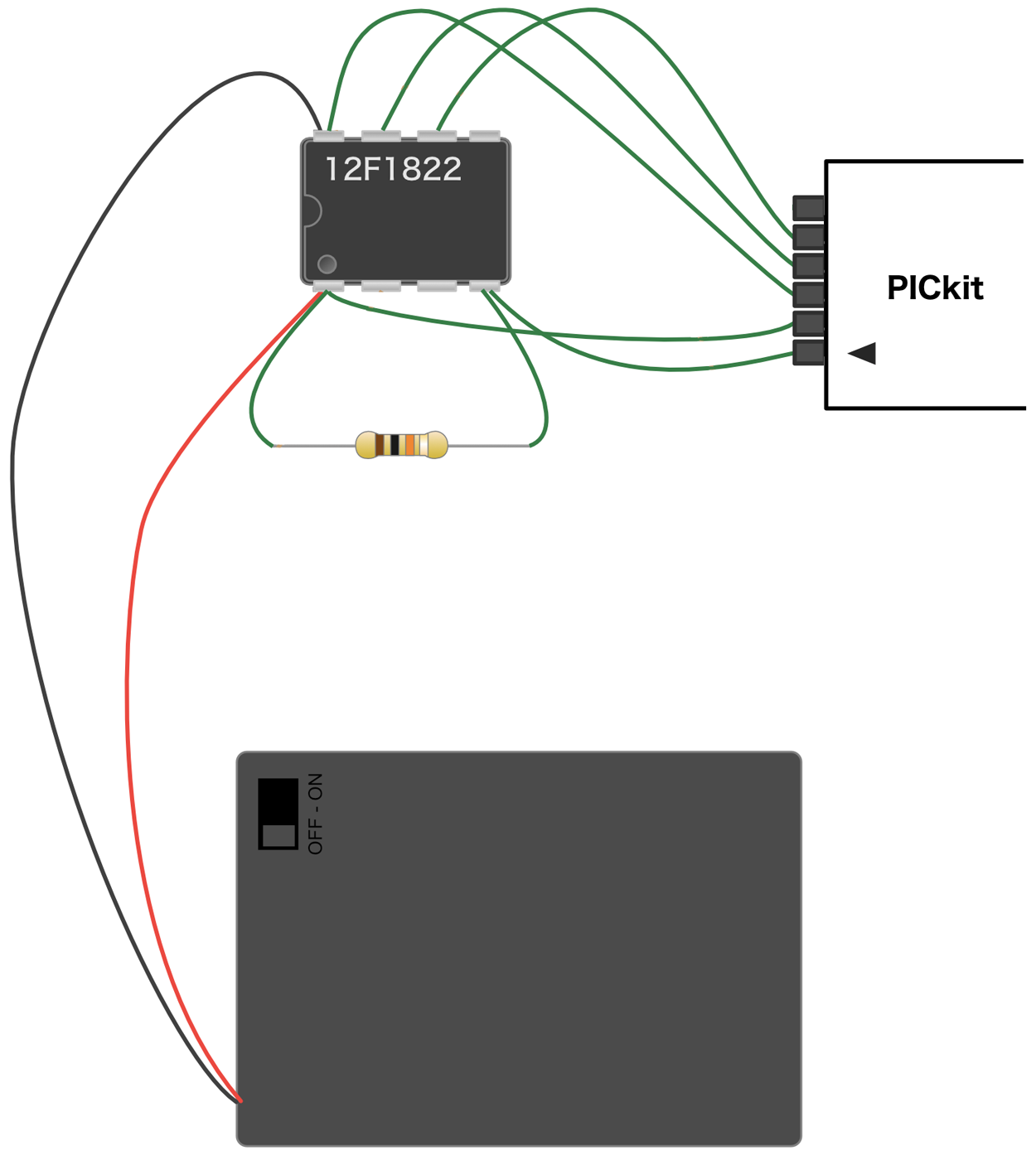

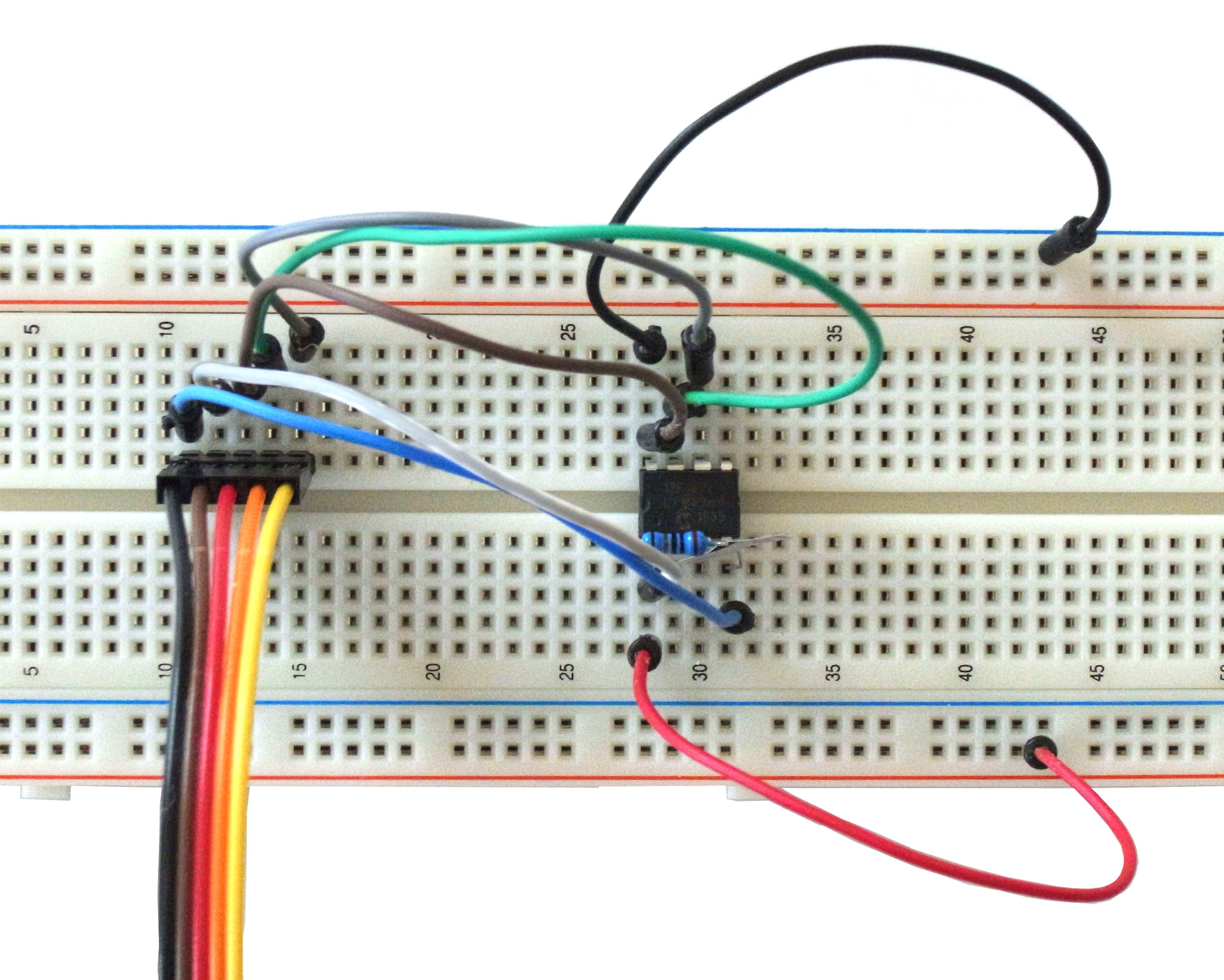

  • ブレッドボート配線
