Up powerピン, GNDピン 作成: 2021-01-21
更新: 2021-01-22

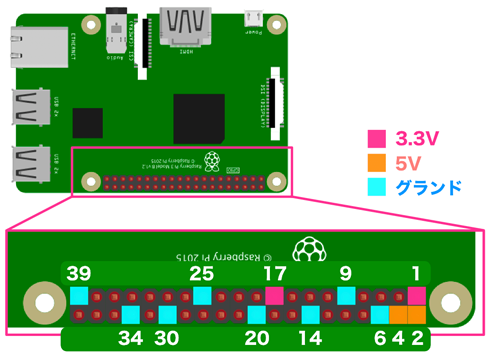

  • 電源・グラウンドピンの配置
ツール・ラボ (第17回) から引用：


  • グラウンド端子がたくさんある理由
      回路の＜グラウンドに流れる電流＞は，Raspberry Pi のグラウンド端子にも流れ込む。
      この電流が大きいときは，複数のグラウンド端子にグラウンド線を接続して，電流が分散されるようにする。
