  • 電流
osoyoo「Raspberry PiのGPIOピンの概要」より：


  • 電流制限：
    • GPIOピン1本あたりの最大電流は16mA
    • 複数本のGPIOピンを使用する場合、同時に流せる電流の合計は50mAまで

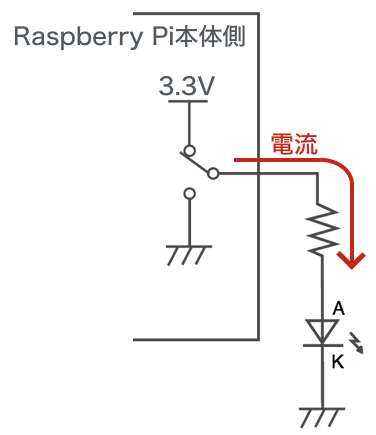

      イメージ：
      「GPIOピンは26本あるので、26個のLEDを光らせることはできるが、それぞれのLEDに流れる電流が2mAでも合計電流は52mAとなりオーバーしてしまう」(osoyoo「Raspberry PiのGPIOピンの概要」より)


  • 電流制限を超えると，どうなるか。
    制限を超えた電流を流した GPIO ピンは，ダメになる。
    ひいては，プロセッサそのものがダメになる。

    壊れた GPIO ピンに対しコマンド/プログラムで HIGH を設定しようとすると，どうなるか。
    システムがダウンする。
