Up 感度調節 作成: 2021-03-29
更新: 2021-03-29


  1. 感度調節ネジを回して,感度を調整する。

    感度調整のためのプログラムを,以下に示す。

    プログラムを走らせ,ネジを回して "Detecting" が適切に表示されるようにする。

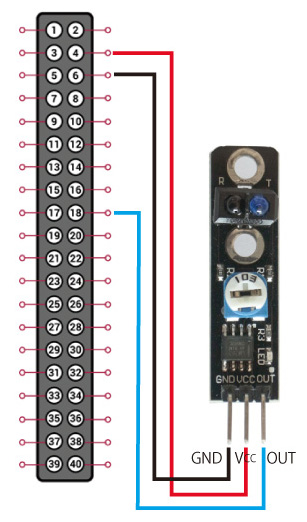

      #!/usr/bin/python import RPi.GPIO as GPIO SignalPin = 18 def setup(): # Set the GPIO pins as numbering GPIO.setmode(GPIO.BOARD) # Set the SignalPin's mode as input, and (Not detected→) ON→ LOW GPIO.setup(SignalPin, GPIO.IN, pull_up_down=GPIO.PUD_UP) def destroy(): # Release resource GPIO.cleanup() def loop(): while True: while GPIO.input(SignalPin) == GPIO.LOW: if GPIO.input(SignalPin) == GPIO.HIGH: print "Detecting" break while GPIO.input(SignalPin) == GPIO.HIGH: if GPIO.input(SignalPin) == GPIO.LOW: print "lost" break # The Program will start from here if __name__ == '__main__': setup() try: loop() # When control c is pressed child program destroy() will be executed. except KeyboardInterrupt: destroy()


      $ vi tcrt5000_setup.py

      $ chmod +x tcrt5000_setup.py

      $ ./tcrt5000_setup.py


  2. IR検知のテスト
    つぎのプログラムを走らせ,IR検知に対しプログラムが "IR Detected!" を知らせて終了することを確認:
      #!/usr/bin/python import RPi.GPIO as GPIO SignalPin = 18 def setup(): # Set the GPIO pins as numbering GPIO.setmode(GPIO.BOARD) # Set the SignalPin's mode as input, and (Not detected→) ON→ LOW GPIO.setup(SignalPin, GPIO.IN, pull_up_down=GPIO.PUD_UP) def destroy(): # Release resource GPIO.cleanup() def loop(): while True: if GPIO.input(SignalPin) == GPIO.HIGH: destroy() print "IR Detected!" braak # The Program will start from here if __name__ == '__main__': setup() try: loop() # When control c is pressed child program destroy() will be executed. except KeyboardInterrupt: destroy()


      $ vi tcrt5000_test.py

      $ chmod +x tcrt5000_test.py

      $ ./tcrt5000_test.py
