Up AXFE 700hPa 天気図 (AXFE578 下図) の内容 作成: 2022-11-26
更新: 2022-12-23

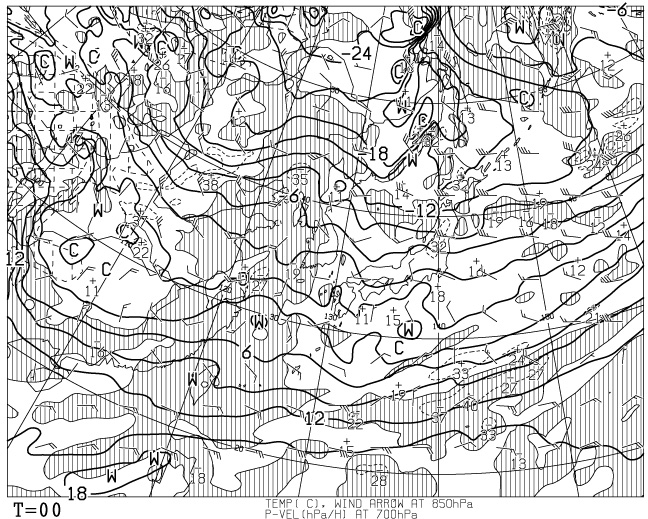

AXFE 700hPa 天気図

AXFE578 の下図のうち，P-VEL (hPa/h) AT 700hPa

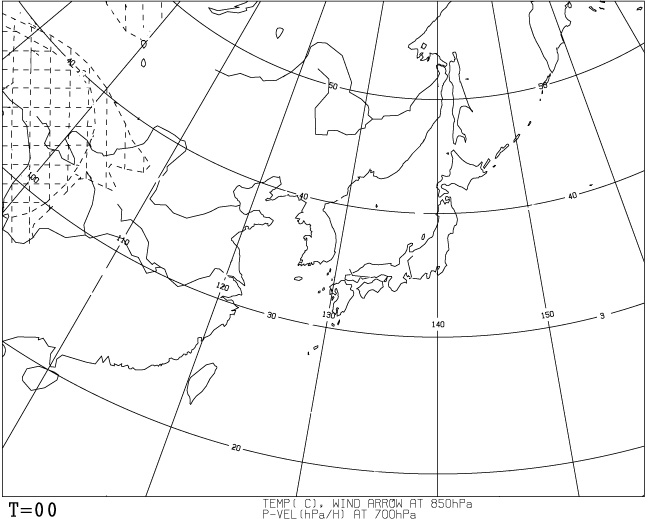

  • 地図
    • 標高が1,500m以上のところを縦線，3,000m以上のところを格子で表示。
      （チベット高原は平均高度が４千メートルを超える。）


  • 上昇/下降流
    • 速度を数値表現
      • "VEL" : Velocity
      • 上昇流が「-」, 下降流が「+」
      • 単位は hpa/h (1時間に何 hpa 上昇/下降するか)
          hpa/h ≈ 10 m/h ≈ 0.3 cm/s

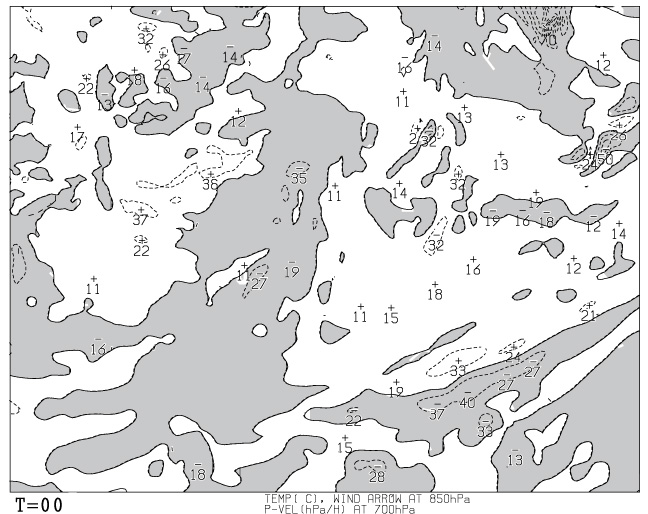

    • 上昇流域 (縦線領域), 下降流域 (白色領域)
    • 速度の等値線 : 点線 (間隔 20hPa/h)
      • 0線は，細実線
(見やすくするために，縦線領域をグレーで塗り潰し)
