Up RP-VC1 の射影方式 : 等距離射影 作成: 2022-11-21
更新: 2022-11-24


    RP-VC1 の撮影画像については,Entaniya : RP-L220 の Webページにつぎのデータが示されている:

    • 像高
    Degree Image height (mm)
    5.34≈ 5   0.07095909
    9.79≈ 10   0.13034069
    15.13≈ 15   0.20218098
    20.47≈ 20   0.27493163
    24.92≈ 25   0.33642499
    30.26≈ 30   0.41140183
    34.71≈ 35   0.47492268
    40.05≈ 40   0.55237207
    45.39≈ 45   0.63101085
    49.84≈ 50   0.69724086
    55.18≈ 55   0.77716367
    59.63≈ 60   0.84372057
    64.97≈ 65   0.92285131
    70.31≈ 70   1.00025652
    74.76≈ 75   1.0626124
    80.1≈ 80   1.13371518
    85.44≈ 85   1.19936347
    90   1.25407

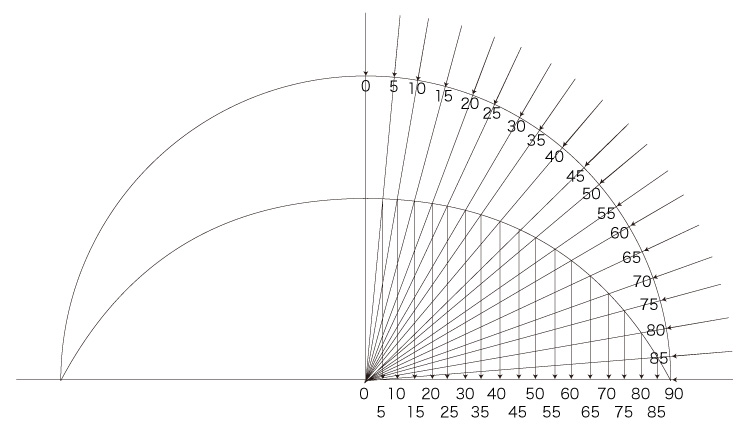

    この数値を作図してみると:

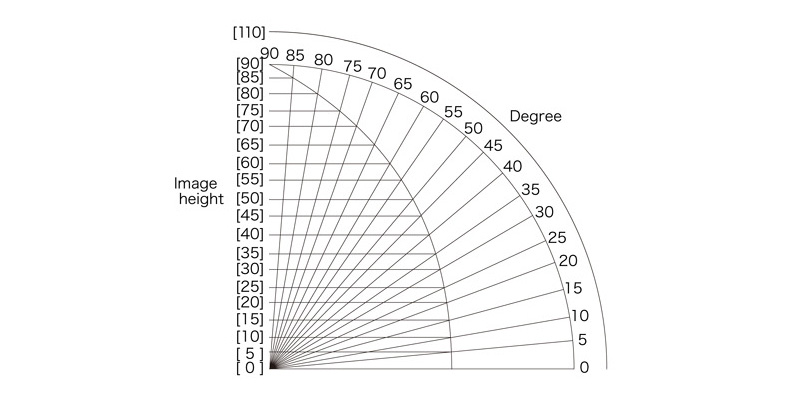

    これは,つぎのような射影方式になっているということ:


    見たところ,この射影はほぼ「等距離射影」になっている。
    確かめてみよう。

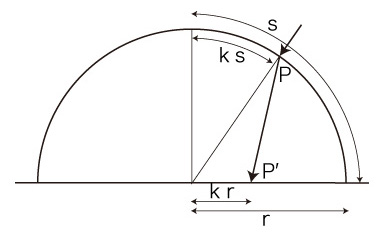

    「等距離射影」は,つぎの条件で特徴づけられる ( 等距離射影):

    そして RP-VC1 では,
Degree
 /90
Image height
 / 1.25407
5.34 /90
= 0.06
0.07095909 /1.25407
= 0.06
9.79 /90
= 0.11
0.13034069 /1.25407
= 0.1
15.13 /90
= 0.17
0.20218098 /1.25407
= 0.16
20.47 /90
= 0.23
0.27493163 /1.25407
= 0.22
24.92 /90
= 0.28
0.33642499 /1.25407
= 0.27
30.26 /90
= 0.34
0.41140183 /1.25407
= 0.33
34.71 /90
= 0.39
0.47492268 /1.25407
= 0.38
40.05 /90
= 0.45
0.55237207 /1.25407
= 0.44
45.39 /90
= 0.5
0.63101085 /1.25407
= 0.5
49.84 /90
= 0.55
0.69724086 /1.25407
= 0.56
55.18 /90
= 0.61
0.77716367 /1.25407
= 0.62
59.63 /90
= 0.66
0.84372057 /1.25407
= 0.67
64.97 /90
= 0.72
0.92285131 /1.25407
= 0.74
70.31 /90
= 0.78
1.00025652 /1.25407
= 0.8
74.76 /90
= 0.83
1.0626124 /1.25407
= 0.85
80.1 /90
= 0.89
1.13371518 /1.25407
= 0.9
85.44 /90
= 0.95
1.19936347 /1.25407
= 0.96

    これは「等距離射影」の実現である。

    なお,これを実現しているレンズ構成は,「ガラスレンズ x 2,プラスチック x 4」となっている。
