裏面照射 (BSI, Back Side Illumination)

作成: 2023-07-01 更新: 2023-07-01

---

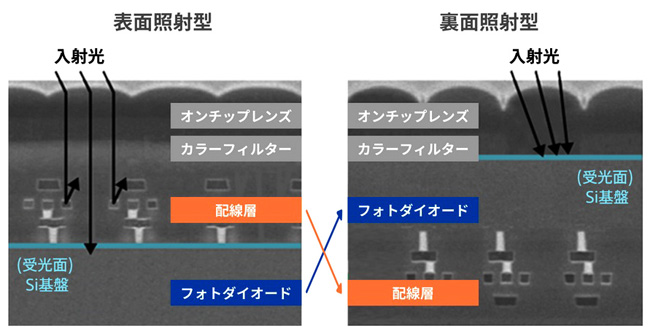

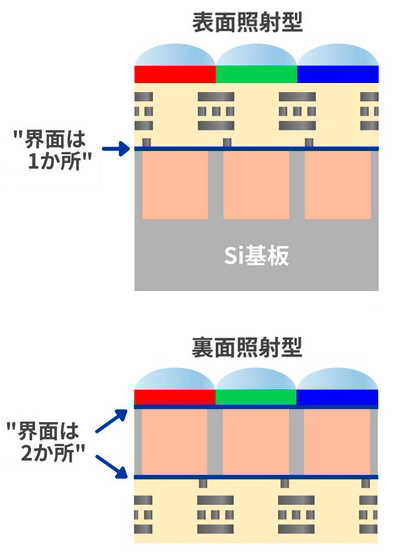

表面照射型：人間の眼 裏面照射型：鳥の眼 (Semi jounal「裏面照射型CMOSイメージセンサーとは？原理と構造」から引用) メリット/デメリット (Semi jounal「裏面照射型CMOSイメージセンサーとは？原理と構造」から引用) 表面照射型 裏面照射型 感度 ×低 ○高 ノイズ ○低 ×高 コスト ○低 ×高 裏面照射型がノイズが増える理由 (Semi jounal「裏面照射型CMOSイメージセンサーとは？原理と構造」から引用) Si基板(単結晶)とSi酸化膜(非晶質)の界面は，ノイズ発生源。 裏面照射型では、この海面が2箇所に増えるため、ノイズが増加する。 参考Webサイト Semi jounal「裏面照射型CMOSイメージセンサーとは？原理と構造」
