Up CMOS イメージセンサー 作成: 2023-06-27
更新: 2023-07-03

  • イメージセンサーは「昆虫の複眼」

  • 構造
    1. レンズ層
        個々のチップに光を集める
    2. カラーフィルター層
        色ごとに分離
        　── フォトダイオードは、光の強弱は検出可能だが，色 (波長) は検出できない。 そこで，カラーフィルターであらかじめ色ごとに光を分離し，フォトダイオードに伝える。
    3. フォトダイオード層
        光の強弱に応じて電荷・電気信号を発生
    4. 配線 (転送回路) 層
        フォトダイオードの電荷・信号を取り出し，転送

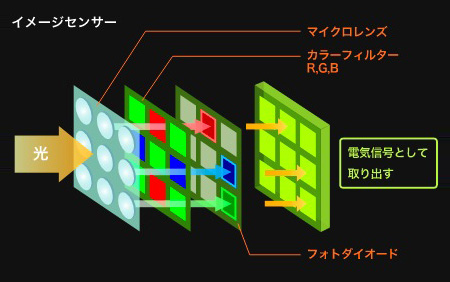

(TEL「CMOSイメージセンサーとは？」から引用)

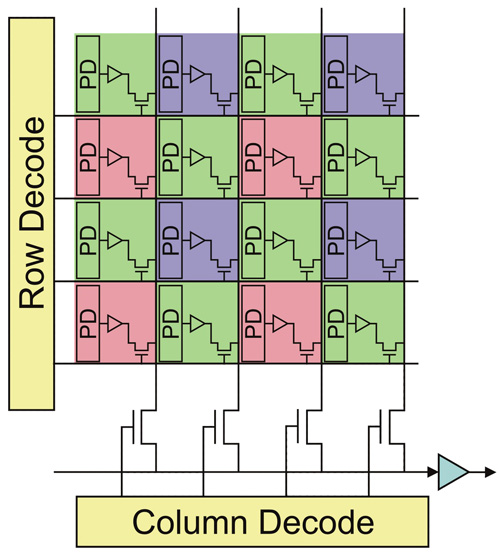

(Wikipedia「CMOSイメージセンサ」から引用)
図中の "PD" は，Power Delivery

  • 単位セルごとに増幅器を持つ
