Up 画像の視直径スケールを求める 作成: 2023-09-28
更新: 2023-09-30

    カメラの原理は，射影である。
    射影方式は，基本的につぎの３つになる：
    1. 正射影
    2. 中心射影
    3. 等距離射影 (等角→等長)

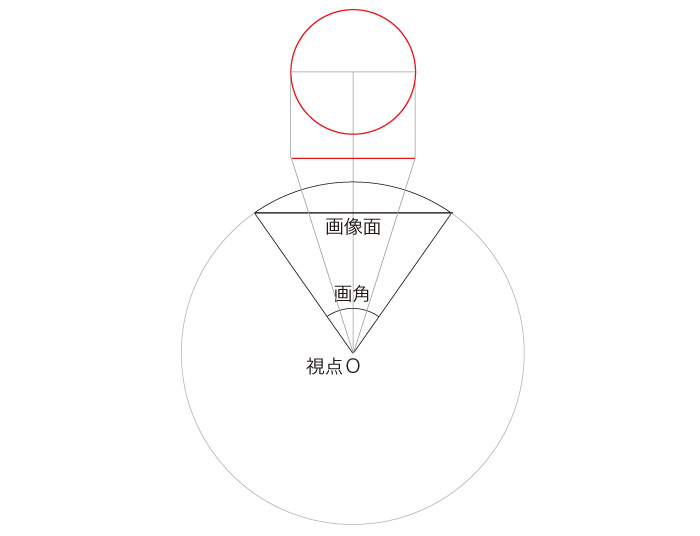

    それぞれどのような射影方法なのかを示すために，つぎの赤い円の射影を例にする：

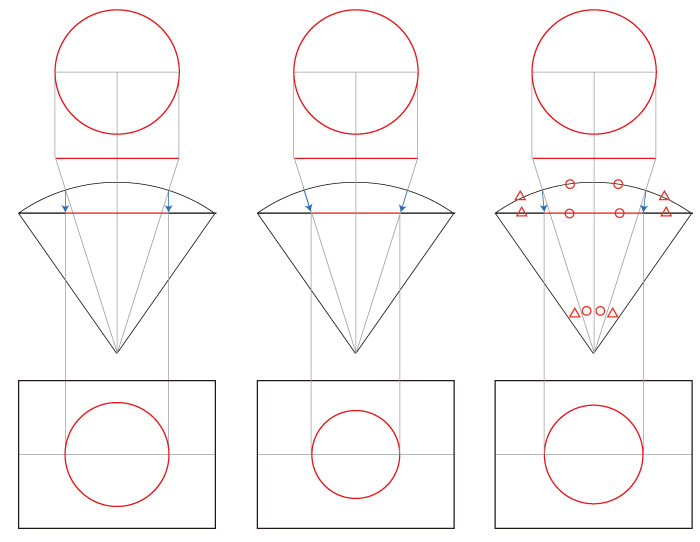

    これの正射影，中心射影，等距離射影は：

    この図は，つぎのことを示す：
    1. 正射影は，縮尺が中心部で大きく，周辺部で小さい
    2. 中心射影は，縮尺が中心部で小さく，周辺部で大きい
    3. 等距離射影は，縮尺が画像全体で同じ

    逆に，これを使えば，自分の使用しているカメラの射影方式がわかることになる。
    無限遠撮影画像の「中心部と周辺部の縮尺の違い様」を調べるわけである。
    その調べる方法は，画角を求めるときに行った「画像と地図のつき合わせ」。

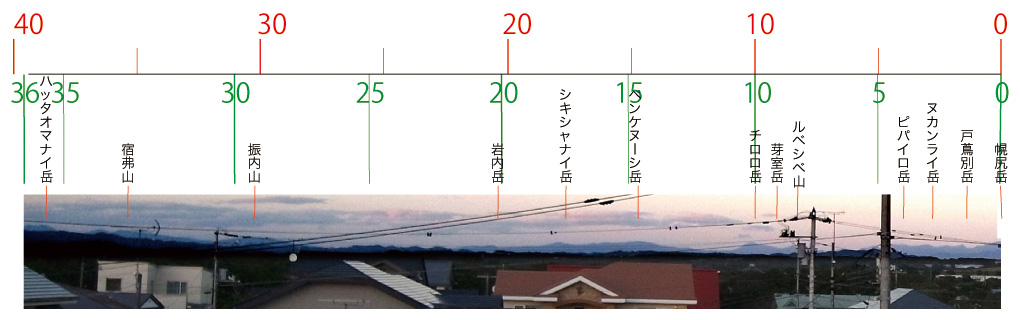

幌尻岳をファインダー (液晶パネル) の中心に置いて，無限遠撮影。
撮影画像の左半分を使う。
幌尻岳とチロロ岳の間の視直径が 10度
画像で，幌尻岳とチロロ岳の間の距離を等倍したのが，赤目盛り。
画像と地図の照合によって得られる実際の視直径が，緑目盛り。

    見ての通り，わたしのデジカメ RICOH GXR+S10 KIT (2009年製) の場合は，縮尺が「中心部で小さく周辺部で大きい」。 よって，中心射影に近いということになる。
